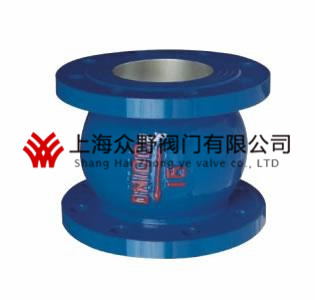

HC41X消聲止回閥
上海眾野閥門有限公司在生產HC41X消聲止回閥中有著精湛的技術與先進的設備，選型請?zhí)峁〩C41X消聲止回閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、HC41X消聲止回閥描述
HC41X消聲止回閥和普通的止回閥有些類似，不過靜音止回閥它都加裝了靜音裝置的，隸屬于水力控制閥。同時水力控制閥具有阻汽排水、靈敏度高、能提高蒸汽利用率、不泄漏蒸汽、工作性能可靠、背壓率高、使用壽命長、維修方便等優勢。消聲止回閥與消音止回閥它是有差別的，由于消聲止回閥它在使用的時候會產生巨大的水錘，噪音比其它止回閥的大，然而噪音是不能完全消除的，在使用的時候我們會聽見經常的振動的聲音，加裝了消音器，聲音變小了很多。內部水流通路采用流線型設計，水頭損失極小，與同類止回閥比較約為1/2-1/3，同時于停泵時其閥瓣關閉行程很短，且具有結構長度短特點，可達快速關閉，避免水錘產生且防止巨大水擊聲，形成靜音效果。
二、HC41X消聲止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
三、HC41X消聲止回閥性能規范
|
公稱壓力（MPa） |
1.0 |
1.6 |
|
|
密封試驗壓力（MPa） |
1.1 |
1.76 |
|
|
殼體試驗壓力（MPa） |
1.5 |
2.4 |
|
|
適用溫度（℃） |
≤80℃ |
||
|
材料 |
閥體 |
HT200,304 |
|
|
導向套 |
HT200,304 |
||
|
閥瓣 |
HT200,304 |
||
|
密封圈 |
橡膠 |
||
|
彈簧 |
不銹鋼 |
||
四、HC41X消聲止回閥制造標準
設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220

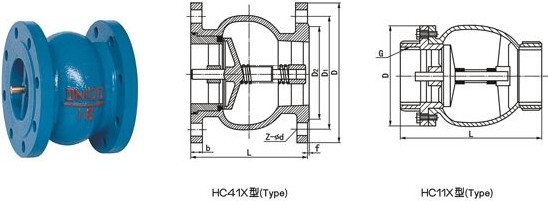

五、HC41X消聲止回閥規格尺寸
|
公稱通徑 |
L |
PNl0 |
PNl6 |
PN25 |
|||||||||||||||
|
b |
f |
D2 |
D |
D1 |
Z-φd |
b |
f |
D2 |
D |
D1 |
Z-φd |
b |
f |
D2 |
D |
D1 |
Z-φd |
||
|
40 |
100 |
18 |
2 |
85 |
150 |
110 |
4-18 |
18 |
2 |
85 |
150 |
110 |
4-18 |
18 |
2 |
85 |
150 |
110 |
4-18 |
|
50 |
100 |
20 |
3 |
102 |
165 |
125 |
4-18 |
20 |
3 |
102 |
165 |
125 |
4-18 |
20 |
3 |
99 |
165 |
125 |
4-18 |
|
65 |
120 |
20 |
3 |
122 |
185 |
145 |
4-18 |
20 |
3 |
122 |
185 |
145 |
4-18 |
22 |
3 |
118 |
185 |
145 |
8-18 |
|
80 |
140 |
22 |
3 |
133 |
200 |
160 |
8-18 |
22 |
3 |
133 |
200 |
160 |
8-18 |
24 |
3 |
132 |
200 |
160 |
8-18 |
|
100 |
160 |
24 |
3 |
158 |
220 |
180 |
8-18 |
24 |
3 |
158 |
220 |
180 |
8-18 |
24 |
3 |
156 |
235 |
190 |
8-22 |
|
125 |
180 |
26 |
3 |
184 |
250 |
210 |
8-18 |
26 |
3 |
184 |
250 |
210 |
8-18 |
26 |
3 |
184 |
270 |
220 |
8-26 |
|
150 |
200 |
26 |
3 |
212 |
285 |
240 |
8-22 |
26 |
3 |
212 |
285 |
240 |
8-22 |
28 |
3 |
211 |
300 |
250 |
8-26 |
|
200 |
220 |
28 |
3 |
268 |
340 |
295 |
8-22 |
30 |
3 |
268 |
340 |
295 |
12-22 |
30 |
3 |
274 |
360 |
310 |
12-26 |
|
250 |
240 |
28 |
3 |
320 |
395 |
350 |
12-22 |
32 |
3 |
320 |
405 |
355 |
12-26 |
32 |
3 |
330 |
425 |
370 |
12-30 |
|
300 |
280 |
28 |
4 |
370 |
445 |
400 |
12-22 |
32 |
4 |
370 |
460 |
410 |
12-26 |
34 |
4 |
389 |
485 |
430 |
16-30 |
|
350 |
320 |
30 |
4 |
428 |
500 |
460 |
16-22 |
36 |
4 |
428 |
520 |
470 |
16-26 |
38 |
4 |
450 |
555 |
490 |
16-33 |
|
400 |
360 |
32 |
4 |
482 |
565 |
515 |
16-26 |
38 |
4 |
482 |
580 |
525 |
16-80 |
40 |
4 |
505 |
620 |
550 |
16-86 |
|
450 |
400 |
32 |
4 |
532 |
615 |
565 |
20-26 |
40 |
4 |
532 |
640 |
585 |
20-30 |
42 |
4 |
555 |
670 |
600 |
20-36 |
|
500 |
440 |
34 |
4 |
585 |
670 |
620 |
20-26 |
42 |
4 |
585 |
715 |
650 |
20-33 |
44 |
4 |
615 |
730 |
660 |
20-36 |
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
