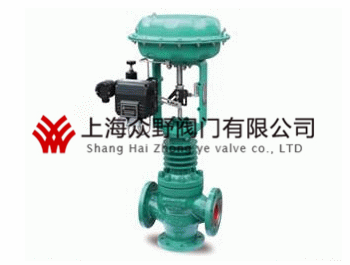

一、ZJHF氣動三通調節閥產品描述
ZJHF氣動三通調節閥是一種為三通的氣動調節閥，兩進一出，或者為一進兩出，兩進一出是合流形式，一進兩出為分流方式流通，三通的也是屬于特殊一點的調節閥 。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。氣動三通調節閥具有結構簡單,重量輕,動作靈敏,流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,氣動三通調節閥廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況.，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
二、ZJHF氣動三通調節閥標準規格
閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
三、ZJHF氣動三通調節閥型號編制
|
Z |
執行機構 |
H |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
|
Z系列調節閥 |
J:氣動薄膜執行機構 |
H直行程 |
F:三通分流調節閥 |
PN16=16 |
C=WCB |
DN25= DN25 |
|
如：氣動薄膜三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHFG-16C DN50 |
||||||
四、ZJHF氣動三通調節閥性能參數
|
流量特性 |
直線、等百分比 |
||
|
可調范圍 |
30:1 |
||
|
額定CV值 |
等百分比\直線CV8.5~1280 |
||
|
允許泄漏量 |
硬密封:IV級（0.01% 閥額定容量） |
||
|
性能指標 |
|
氣動 |
電動 |
|
基本誤差% |
±1.5 |
±1.0 |
|
|
回差% |
≤1.5 |
≤1.0 |
|
|
死區% |
≤0.6 |
≤1.0 |
|
|
始終點偏差% |
±2.5 |
±2.5 |
|
|
額定行程偏差% |
≤2.5 |
≤2.5 |
|
四、ZJHF（H）型氣動三通調節閥選用參數表
|
閥座直徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
額定流量系數CV |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
||
|
公稱通徑 |
行程 |
可選流量系數Cv（★標準型 ●推薦） |
||||||||||||
|
DN25 |
16 mm |
★ |
|
|
|
|
|
|
|
|
|
|
|
|
|
DN32 |
25 mm |
|
★ |
|
|
|
|
|
|
|
|
|
|
|
|
DN40 |
|
● |
★ |
|
|
|
|
|
|
|
|
|
||
|
DN50 |
|
● |
● |
★ |
|
|
|
|
|
|
|
|
||
|
DN65 |
40mm |
|
|
|
|
★ |
|
|
|
|
|
|
|
|
|
DN80 |
|
|
|
|
● |
★ |
|
|
|
|
|
|
||
|
DN100 |
|
|
|
|
● |
● |
★ |
|
|
|
|
|
||
|
DN125 |
60mm |
|
|
|
|
|
|
|
★ |
|
|
|
|
|
|
DN150 |
|
|
|
|
|
|
|
● |
★ |
|
|
|
||
|
DN200 |
|
|
|
|
|
|
|
● |
● |
★ |
|
|
||
|
DN250 |
100mm |
|
|
|
|
|
|
|
|
● |
● |
★ |
|
|
|
DN300 |
|
|
|
|
|
|
|
|
|
● |
● |
★ |
||
|
氣動執行機構 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
||||||||||
|
350 |
560 |
900 |
1600 |
|||||||||||
|
作用方式 |
彈簧范圍 |
金屬密封允許壓差（MPa） |
||||||||||||
|
氣開 |
20-100KPa |
0.7 |
0.44 |
0.28 |
0.18 |
0.17 |
0.11 |
0.07 |
0.07 |
0.05 |
0.03 |
0.05 |
0.03 |
|
|
40-200 KPa |
2.14 |
1.31 |
0.84 |
0.53 |
0.51 |
0.33 |
0.21 |
0.22 |
0.15 |
0.09 |
0.11 |
0.07 |
||
|
80-240 KPa |
4.99 |
3.05 |
1.95 |
1.25 |
1.18 |
0.78 |
0.5 |
0.51 |
0.36 |
0.21 |
0.21 |
0.15 |
||
|
氣關 |
20-100KPa |
2.14 |
0.87 |
0.56 |
0.35 |
0.34 |
0.22 |
0.14 |
0.15 |
0.1 |
0.06 |
0.05 |
0.03 |
|
|
40-200 KPa |
6.4 |
5.86 |
3.64 |
2.3 |
2.21 |
1.43 |
0.91 |
0.95 |
0.66 |
0.37 |
0.11 |
0.07 |
||
|
80-240 KPa |
6.4 |
6.4 |
5.04 |
3.18 |
3.06 |
1.98 |
1.26 |
1.32 |
0.92 |
0.52 |
0.21 |
0.15 |
||

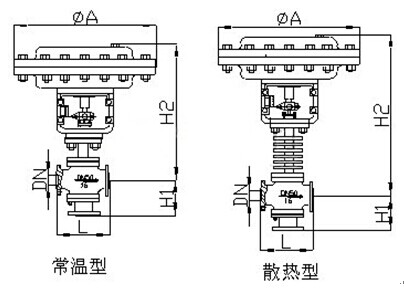

六、ZJHF氣動三通調節閥結構圖
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器、汽水分離器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
